شبیه سازی مبدل فلایبک
matpower
پروژه الکترونیک قدرت مبدل flyback

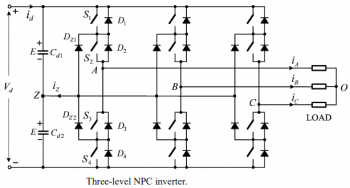

یکی دیگر از مبدل های الکترونیک قدرت اینورتر دیود کلمپ یا اینورتر NPC می باشد. در ساختار اینورتر دیود کلمپ برای تولید شکل موج ولتاژ با سطوح مختلف از دیودهای کلمپ و خازن های dc که بصورت آبشاری متصل میشوند، استفاده میشود. ساختار اینورتر می تواند سه سطحی، چهارسطحی و پنج سطحی باشد. اما تنها اینورتر دیود کلمپ سه سطحی تحت عنوان NPC شناخته می شود و در درایوهای توان بالای ولتاژ متوسط مورد استفاده قرار میگیرد. ویژگی اصلی اینورتر دیود کلمپ کاهش dv/dt و THD در ولتاژ خروجی ac است. از این اینورتر معمولا در درایوهای ولتاژ متوسط برای رسیدن به یک ولتاژ معین بدون قطعات کلیدزنی سری بکار می رود. بعنوان مثال یک اینورتر NPC با ولتاژ ۶۰۰۰ ولت برای درایوهای با ولتاژ نامی ۴۱۶۰ ولت مناسب است.
این پروژه در سیمولینک متلب شبیه سازی شده است.
