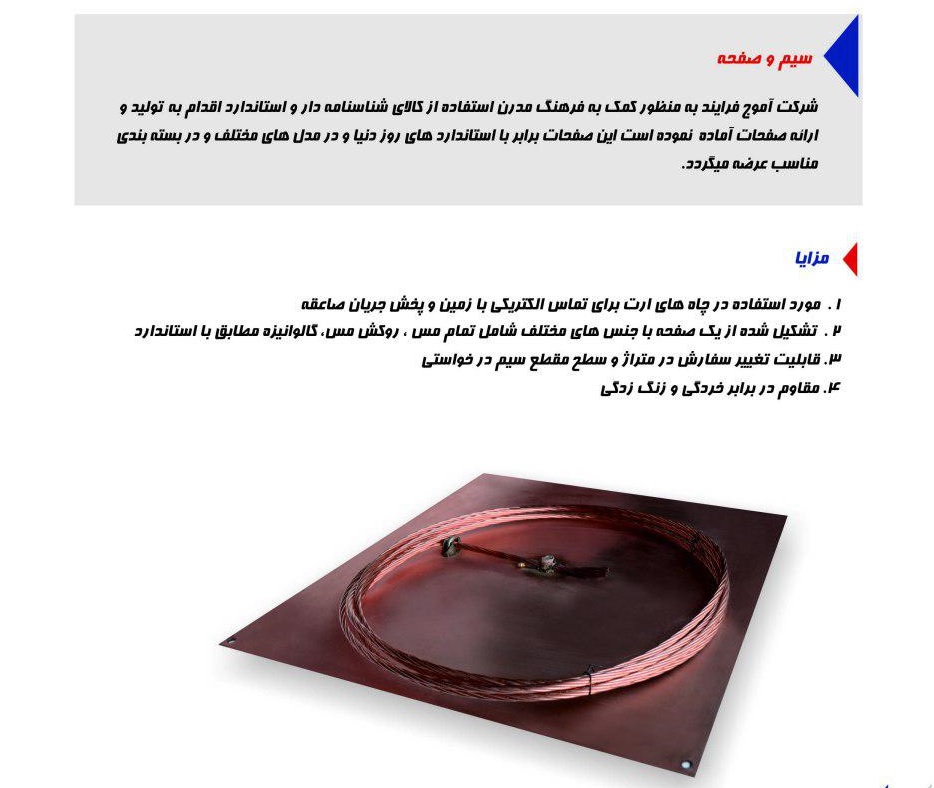

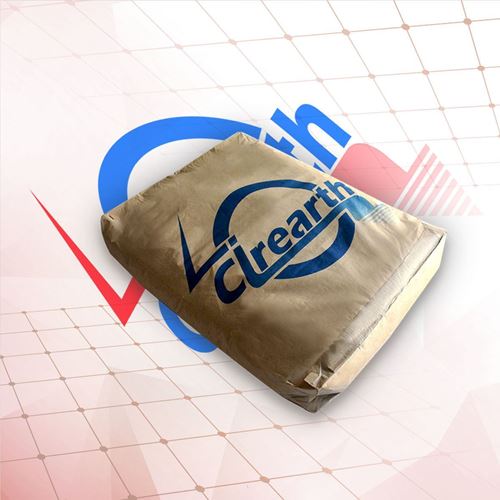

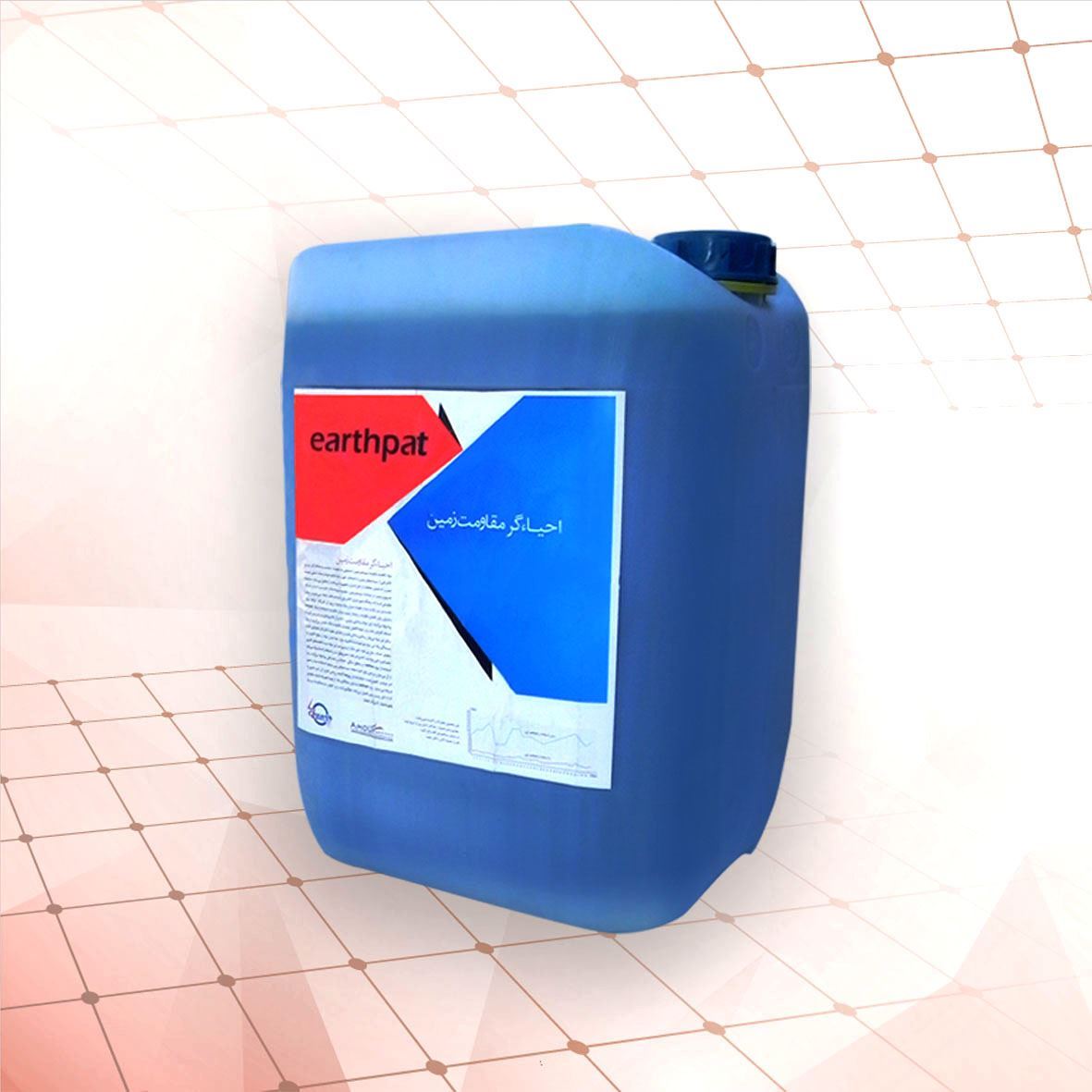

تیم تخصصی شرکت فرامنطقه ریزترین نکات استاندارد همچون : چاه ارت,اجرای چاه ارت,تست چاه ارت,میله ارت,صفحه مسی چاه ارت,چاه ارت صاعقه گیر,ارت صاعقه گیر,دریچه بازدید,مواد کاهنده مقاومت زمین ,صاعقه گیر,صاعقه گیراکتیو,ارتینگ,طراحی سیستم ارت, کانتر,شمارنده,ارستر,برقگیر تابلویی,سرج ارستر,طراحی سیستم زمین,بسته ارت,تیم طراحی و نصب,حفاظت در مقابل صاعقه و سیستم ارت جایگاه گاز,مخازن نفت وگاز,استاندارد ارت, صاعقه گیر الکترونیک خازنی,دکل های سیستم صاعقه گیر پسیو و اکتیو را مورد مداقه و توجه قرار داده و در مقام اجرا به استانداردهای مربوطه رجوع مینمایند.

-= سیستم زمین =-

در دنیای امروزی با پیشرفت روز افزون علم و فناوری استفاده از تجهیزات الکتریکی و الکترونیکی افزایش چشم گیری داشته است و در اکثر موارد ناگزیربه استفاده از این قبیل تجهیزات هستیم.هر چه دقت این دستگاه ها بیشتر می گردد به همان میزان حساسیت آنها به نوسانات ولتاژ و جریانهای خطا نیز افزایش می یابد.

سیستم زمین به عنوان جزء حیاتی سیستمهای الکتریکی، نقش بسزایی در تامین ایمنی و کارکرد صحیح و موثر تجهیزات الکتریکی و الکترونیکی داشته و می­بایست بطور اصولی و مهندسی مورد بررسی و طراحی قرار بگیرد. به دلیل تاثیر بالایی که طراحی و اجرای صحیح سیستم زمین در افزایش کارایی تجهیزات و حفظ ایمنی پرسنل دارد، استانداردهای متعددی در این زمینه منتشر شده که از آن جمله می­توان بهIEEE 1100 ،IEEE80 ،IEEE142 ، BS7430 و IEC62305-4 اشاره نمود.

تعریف سیستم زمین:

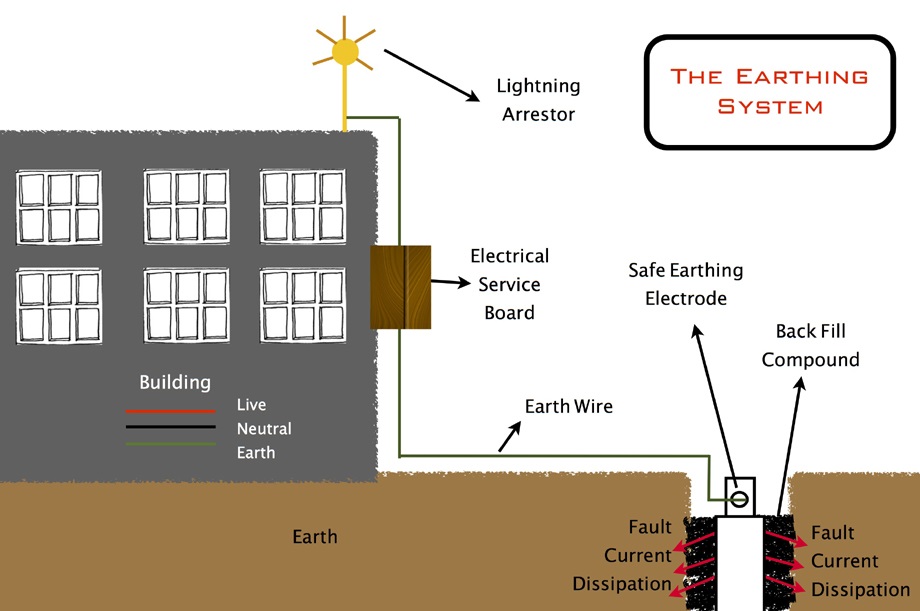

خاصیت رسانایی خاک باعث شد تا جرم زمین بطور قرار دادی به عنوان نقطه­­ای با پتانسیل مرجع صفر در نظر گرفته شود، بطوریکه پتانسیل الکتریکی آن در نقاط مختلف، صفر باشد. اگرچه این حالت تنها تحت شرایط ایده­آل رخ می­دهد ، ولیکن بدلیل حجم و وسعت زیاد خاک زمین، قابل اعمال می­باشد. همچنین خاصیت هدایتی خاک می­تواند شرایط مناسبی را جهت تخلیه جریانهای الکتریکی و الکترواستاتیکی ایجاد کند.دسترسی به این جرم زمین از طریق ایجاد اتصال مستقیم الکتریکی با خاک، امکان پذیر می­باشد. ایجاد هرگونه اتصال الکتریکی با خاک را تحت نام الکترود زمین می­شناسیم و به کلیه اجزای تشکیل دهنده الکترود و اتصال آن به تجهیزات و بخش­های مختلف هادی، سیستم زمین می­گوییم

بطورکلی هر سیستم زمین، به منظور برآورده کردن نیازهای زیر اجرا می­گردد:

§ صاعقه و جریان اتصال کوتاه: سیستم زمین در اینگونه موارد محلی برای انتشار و تخلیه جریانهای ناشی از صاعقه در زمان اصابت مستقیم آن و همچنین مسیر عبور جریانهای اتصال کوتاه می­باشد تا بدین وسیله، از تجهیزات الکتریکی دربرابر آسیبهای احتمالی چون ایجاد قوس الکتریکی ، آتش سوزی و همچنین افزایش دما بر اثر عبور جریان اتصال کوتاه، حفاظت نماید.

§ ایمنی افراد: سیستم زمین می­بایست جریانهای ناشی از اصابت صاعقه و جریانهای اتصال کوتاه را به نحوی هدایت نماید که هیچ شخصی در معرض پتانسیل­های گام و تماس خطرناک قرار نگیرد.

§ حفاظت تجهیزات: سیستم زمین می­بایست با فراهم آوردن یک مسیر با امپدانس پایین، میزان اختلاف پتانسیل نقاط مرجع سیگنال را به حداقل برساند، تا از مدارات الکترونیکی در برابر اغتشاشات و منابع نویز محافظت نماید.

ایجاد نقطه مرجع: سیستم زمین به عنوان یک سطح گسترده هادی می تواند به عنوان نقطه ای با پتانسیل مرجع صفر درنظرگرفته شود. بطور کلی، متناسب با اهداف ذکر شده فوق، سیستم زمین را به دو نوع، دسته بندی نموده­اند:

§ سیستم زمین حفاظتی

§ سیستم زمین الکتریکی

سیستم زمین حفاظتی جزو مدار الکتریکی نبوده و تنها تحت شرایط خطا، از آن جریان عبور خواهد نمود. در صورتیکه سیستم زمین الکتریکی بخشی از مدار الکتریکی بوده و این احتمال وجود دارد که در شرایط کار عادی تجهیزات نیز حامل جریان الکتریکی باشد.

صرفنظر از نوع زمین کردن، شبکه زمین می تواند برای هر دو نوع زمین کردن الکتریکی و حفاظتی استفاده شودو. تمامی تعاریف و پارامترها در هر دو نوع مشابه است.

چنانچه کیفیت اتصالات زمین به حد کافی مناسب نباشد با خطرات جدی زیر روبرو خواهیم شد :

· تلفات انسانی و یا جراحات شدید

· تخریب تجهیزات الکتریکی

· عدم انتقال صحیح اضافه ولتاژهای گذرا ، پایدار و موقت به سیستم زمین

سیستم زمین به عنوان جزء حیاتی سیستمهای الکتریکی، نقش بسزایی در تامین ایمنی و کارکرد صحیح و موثر تجهیزات الکتریکی و الکترونیکی داشته و می­بایست بطور اصولی و مهندسی مورد بررسی و طراحی قرار بگیرد. به دلیل تاثیر بالایی که طراحی و اجرای صحیح سیستم زمین در افزایش کارایی تجهیزات و حفظ ایمنی پرسنل دارد، استانداردهای متعددی در این زمینه منتشر شده که از آن جمله می­توان بهIEEE 1100 ،IEEE80 ،IEEE142 ، BS7430 و IEC62305-4 اشاره نمود.
