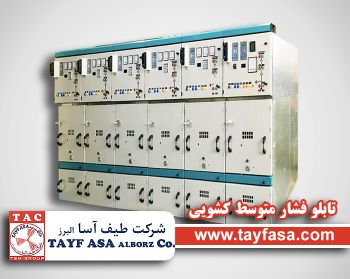

تابلوی فشار متوسط کشویی

تابلوی فشار متوسط کشویی

ضرورت تأمین برق ایمن، پایدار، باکیفیت و قابلیت اطمینان بالا و همچنین کاهش زمان تعمیر و نگهداری در صنایع مختلف از جمله پلنت های نفت، گاز، پتروشیمی، پالایشگاه، نیروگاه، پست های انتقال و فوق توزیع، فولاد، صنایع و کارخانجات و نیاز به جریان نامی و قدرت اتصال کوتاه بالا، موجب گردیده است که تابلوهای فشار متوسط اولیه (Primary) بصورت کشویی طراحی و تولید گردند.
در این تابلوها از دژنکتورهای مکانیزم کشویی (Withdrawable) که دارای تکنولوژی پیشرفته استفاده از محفظه های خلأ (Vacuum) و گاز هگزا فلوراید سولفور (SF6) برای دفع قوس های الکتریکی در هنگام قطع و وصل کلیدهای فشار متوسط هستند، استفاده میشود.
طراحی این تابلوها بگونه ای است که هیچ محدودیتی در نحوه ی چیدمان و بکارگیری اینترلاک های مکانیکی و الکتریکی و تجهیزات مختلف در فیدرهای ورودی و خروجی وجود ندارد و هر سلول بطور مجزا و تفکیک شده با امکان توسعه از طرفین (Extendable) و دارای دریچه انفجار جهت خروج گازهای ناشی از انفجار داخلی تجهیزات تابلو میباشد.

تابلوهای فشار متوسط کشویی دارای چهار قسمت اصلی و مجزا از هم میباشند:
- محفظه­ ی باسبار اصلی (Main Busbar Compartment)
- محفظه ­ی نصب تجهیزات فشار ضعیف کنترلی و رله ­های حفاظتی (Control & Protection LV Compartment)
- محفظه ­ی کلید قدرت (دژنکتور) یا کنتاکتور خلأ (Circuit Breaker Compartment)
- محفظه ­ی سرکابل (Feeder & Cable Compartment)

تابلوهای فشار متوسط کشویی تولیدی شرکت طیف آسا البرز، مطابق استاندارد IEC 62271-200 در سطوح ولتاژی 12، 24 و 36 کیلو ولت و جریان نامی 630 تا 4000 آمپر با سطح اتصال کوتاه 25 و 31.5 کیلو آمپر، تحت لیسانس شرکت ELKO طراحی و تولید گردیده و دارای گواهینامه تایپ تست از آزمایشگاه مرجع بین المللی ICMET رومانی و دارای تأییدیه ی شرکت توانیر و گزارش آزمون پژوهشگاه نیرو و آزمایشگاه های صنایع انرژی ایران (.E.P.I.L) میباشد.
